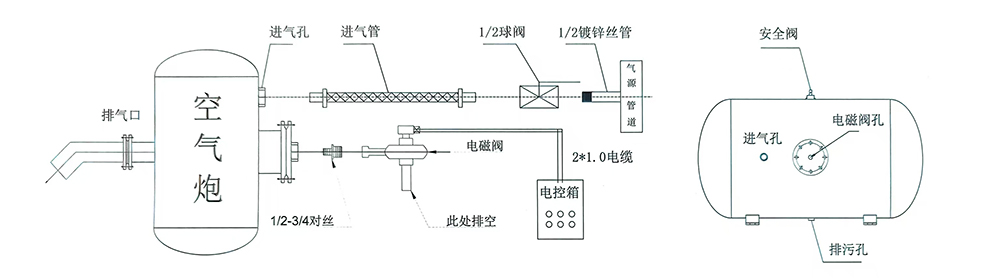

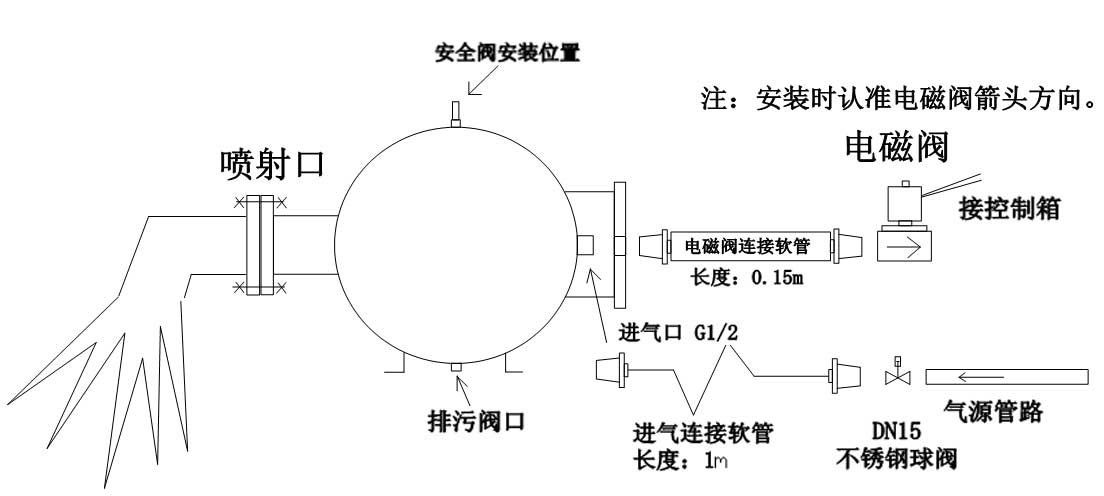

Схема сборки арматуры воздушной пушки

Принцип работы: цистерна заполняется сжатым газом в ожидании работы, обычно закрытый электромагнитный клапан в момент включения освобождает сбалансированный газ в цилиндре, сжатый газ мгновенно выбрасывается из выпускного отверстия.

Источник: обеспечить, чтобы напряжение источника питания на месте (выходное напряжение коробки управления) соответствовало напряжению электромагнитного клапана:

Источник газа: заряженный источник газа должен быть менее 8 кг, сухой и чистый сжатый воздух;

Недавно проложенный трубопровод источника газа, который должен быть продуван воздухом после удара около 15 минут до завершения, очищает шлак, чтобы избежать или уменьшить попадание мусора в резервуар оборудования:

При низком или нестабильном давлении воздуха, вызванном последовательной подачей нескольких устройств, на впускной трубе каждого устройства может быть установлен обратный клапан (односторонний клапан):

Электромагнитный клапан: катушка электромагнитного клапана типа K2W вверх, выпускное отверстие вниз, горизонтальный конец соединяет центральное отверстие слепой пластины цистерны;

Катушка электромагнитного клапана типа 2W поднимается вверх, опорожняется стрелой, а другой конец соединяет центральное отверстие слепой пластины цистерны:

При ремонте или устранении неисправности электромагнитный клапан может быть заменен ручным шаровым клапаном, при наличии газа в цистерне быстро открывается шаровой клапан для выпуска, оборудование может работать.

Входные трубы: в простых случаях для подключения источника газа можно использовать соединения PU и трахеи (приобретаемые самостоятельно) вместо стандартных резиновых шлангов и резьбовых головок;

В случае необходимости на месте в трубопроводе основного источника или в трубопроводе разветвленного источника могут быть установлены элементы обработки источника (фильтры) и односторонние клапаны;

Шаровой клапан управления впуском должен быть установлен в удобном для эксплуатации месте;

Сопло: чем короче сопло, тем меньше угол, тем больше он может играть ударную силу воздушной пушки;

Направление сопла должно быть наклонено вниз или наклонено вниз, чтобы избежать проникновения пыли из бункера в оборудование сверху вниз;

Направление сопла должно избегать установки многократного поворота под прямым углом, чтобы предотвратить ослабление ударной силы

В высокотемпературной печи должны использоваться термостойкие стальные сопла и термостойкие стальные сопла;

Установка оборудования: длина кронштейна должна определяться на месте в зависимости от фактического расстояния отверстия основания оборудования и расстояния стенки бункера;

Небольшие воздушные пушки (менее 300L) в узком пространстве, без установленных условий кронштейна, могут быть установлены с помощью монтажных пластин, сварки стальных труб и канатов и других подъемов для содействия фиксации.
