Описание продукта Полностью металлическая поршневая воздушная пушка – это устройство, которое использует импульсную силу, создаваемую мгновенным выбросом сжатого газа, для продвижения сыпучих материалов, устраняя такие явления, как прилипание к стенкам, образование сводов, провалов и мос...
Описание
маркер
Описание продукта
Полностью металлическая поршневая воздушная пушка — это устройство, которое использует импульсную силу, создаваемую мгновенным выбросом сжатого газа, для продвижения сыпучих материалов, устраняя такие явления, как прилипание к стенкам, образование сводов, провалов и мостов, и восстанавливая текучесть материала.
Полностью металлическая поршневая воздушная пушка предназначена для использования при температуре окружающей среды от -40 °C до 60 °C и температуре материала от 0 °C до 1400 °C в контейнерах различной формы, таких как квадратные или круглые бункеры, воронки, трубопроводы для подачи материала, а также шахтные желоба и т. д. Она широко используется в портах, цементной, металлургической, химической, угольной, электроэнергетической, горнодобывающей, сталелитейной и других отраслях промышленности. Он отличается низким энергопотреблением, небольшими инвестициями, простотой обслуживания и является высокоэффективным, экологичным и энергосберегающим продуктом для устранения заторов и облегчения потока.
Принцип работы
Рекомендуемое рабочее давление воздушной пушки составляет 0,4-0,8 МПа. При подключении основного источника газа сжатый газ (промышленный сжатый воздух, азот и т. д.) проходит через регулятор давления, односторонний клапан, трехходовой шаровой клапан, фильтрующий клапан, постоянно открытый двухпозиционный трехходовой электромагнитный клапан и клапан быстрого сброса, поступает в основной корпус воздушной пушки, и воздушная пушка начинает наполняться.
Сжатый газ поступает в газовый баллон через небольшие отверстия в поршне главного клапана и зазор между поршнем и сухим подшипником. Под действием силы пружины и сжатого газа поршень закрывает сопло. Когда давление в газовом баллоне становится равным давлению в трубопроводе, газовый баллон заполняется, и воздушная пушка переходит в состояние ожидания рабочего сигнала. Когда электромагнитный клапан получает сигнал управления от ПЛК, электромагнитная катушка получает питание, клапанный сердечник перемещается, подача сжатого газа немедленно прекращается, выходной и сливной отверстия электромагнитного клапана соединяются, сжатый газ между электромагнитным клапаном и клапаном быстрого слива быстро выпускается, что приводит к быстрому подъему клапана быстрого слива, выпускное отверстие мгновенно выпускает сжатый газ из поршневой камеры, поршень под давлением сжатого газа в баллоне сдвигается назад, открывая сопло, сжатый газ в баллоне мгновенно выпускается через сопло, расширяется и создает мощный импульсный толчок.
Указания по установке
1. Баллон воздушной пушки должен быть подвешен на стальной трос (безопасный мягкий трос) к стенке емкости или другому сооружению. Стальной трос не должен быть натянут, необходимо оставить запас провисания 50-80 мм.
2. Не допускается произвольное срабатывание воздушной пушки до тех пор, пока она не будет надежно закреплена на емкости. На этапе установки баллон воздушной пушки не должен быть наполнен воздухом.
3. Баллон воздушной пушки является сосудом под давлением, поэтому запрещается проводить какие-либо сварочные работы на баллоне и корпусе клапана.
4. При установке воздушной пушки выпускной трубопровод (внутренняя часть стенки емкости) должен быть расположен вниз под углом не менее 15° к горизонтальной линии. Соединение сопла воздушной пушки с выпускным отверстием должно быть прямым, без колен и изгибов. Сопло должно быть как можно короче, его максимальная длина не должна превышать 1,2 м.
5. Длина соединительного трубопровода между электромагнитным клапаном и клапаном быстрого сброса не должна превышать 4 метра, при этом следует избегать использования колен и изгибов, чтобы сократить время срабатывания клапана быстрого сброса и повысить взрывную мощность воздушной пушки.
6. При установке воздушной пушки на горячем оборудовании расстояние между баллоном, клапаном быстрого сброса, электромагнитным клапаном и другими клапанами и горячим оборудованием должно составлять не менее 0,8 м. При температуре окружающей среды ниже -5 °C следует принять меры по теплоизоляции.
7. При подключении катушки электромагнитного клапана обратите внимание на параметры напряжения электромагнитного клапана, чтобы избежать перегорания электромагнитной катушки из-за неправильного подключения напряжения разного уровня.
8. При установке воздушной пушки следует по возможности обеспечить, чтобы один сливной отверстие на газовом баллоне был направлен вниз, чтобы облегчить регулярный слив воды.
9. При установке клапанов следует строго соблюдать порядок расположения клапанов, указанный в схеме системы воздушной пушки нашей компании, чтобы обеспечить выполнение функций всех клапанов, а также правильно определить направление соединений. Соединения клапанов и трубопроводы не должны иметь утечек, чтобы сжатый газ мог поступать в газовый баллон.
10. Если при монтаже на месте используется сварка железных труб, при монтаже трубопровода следует постукивать по железным трубам, чтобы удалить сварной шлак и отложения с поверхности труб, а перед подключением редукционного фильтра следует продувать трубы высоким давлением в течение 10 минут. Во время продувки также следует постукивать по железным трубам, чтобы удалить все посторонние предметы из главного и вторичного трубопроводов, после чего можно подключать систему воздушных пушек к трубопроводу сжатого газа.
Особенности металлической пневматической пушки
| 1.Особенности оборудования | Высокая термостойкость: основной корпус клапана в движении без эластомерных уплотнений, термостойкость до 800 ℃; |
| Износостойкость: высокопрочный литой корпус клапана из алюминиевого сплава работает надежно; | |
| Низкое техническое обслуживание: 300 000 раз безотказная работа, легко разбирается и заменяет детали; | |
| Длительный срок службы: цельный литой корпус клапана, длительная работа, исключение утечки воздуха; | |
| Сильная продувка: отличная конструкция хода продувки, уменьшение потерь энергии; | |
| Высокая чувствительность: может нормально открываться при низком давлении 0,2 МПа и выше. | |
| 2.Применимые случаи | Высокотемпературные материалы, такие как линия цементной печи, подогреватель, котел, мусоросжигатель и так далее; |
| Место обеспечивает давление источника газа в районе 0,4 МПа, и требуется сильное воздействие; | |
| Сильное закупоривание, задача по очистке пробки велика, и для удаления требуется сильное распыление; | |
| Частое распыление и продувка, и необходимость низкого технического обслуживания. | |

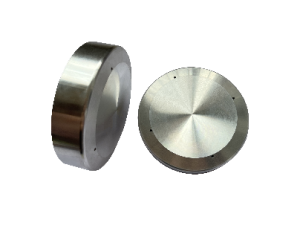

| 3.Фотографии поршня |  |

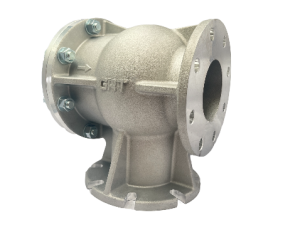

| 4.Изображение конусной головки |   |

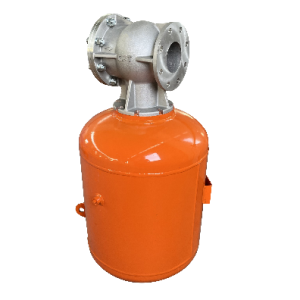

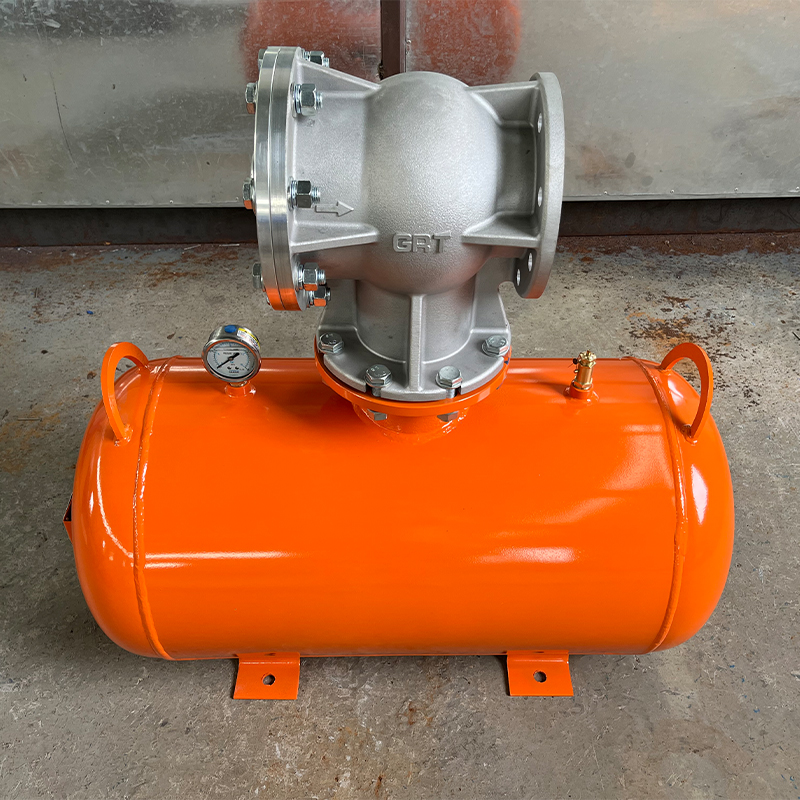

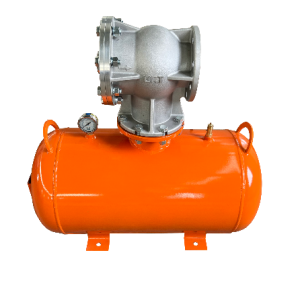

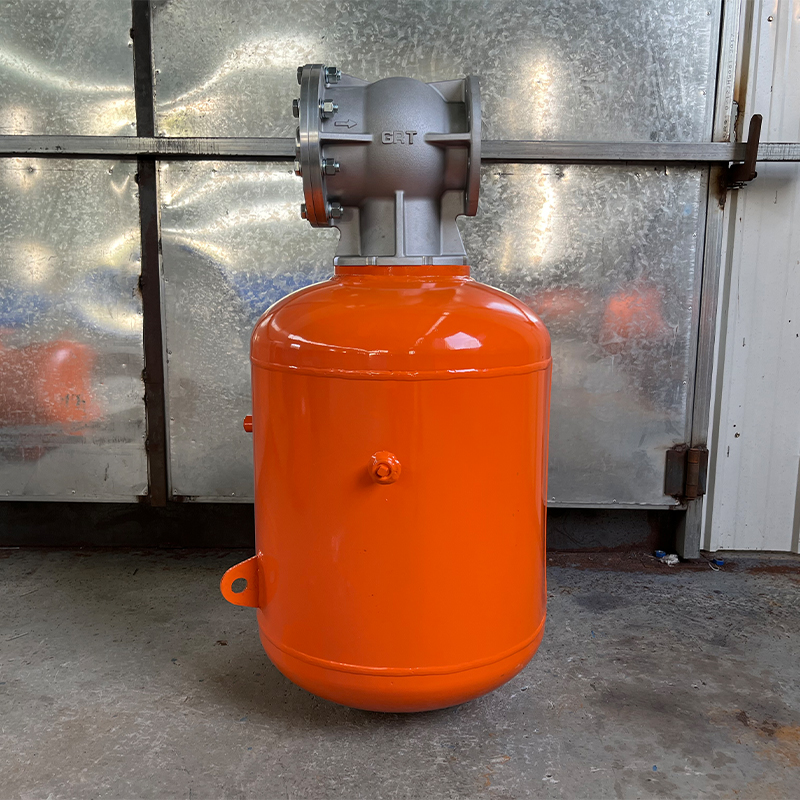

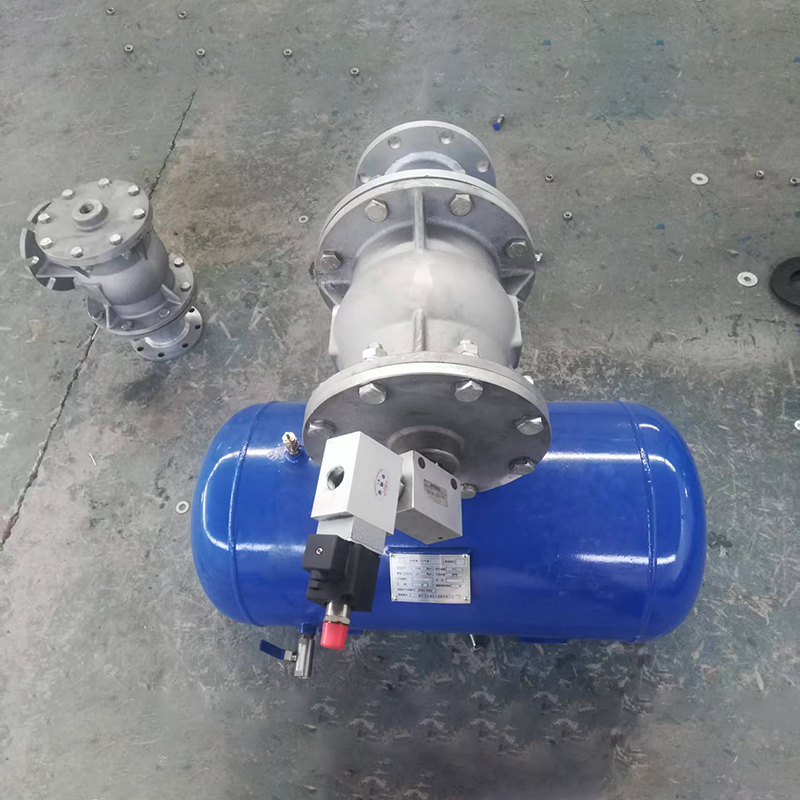

| 5.Изображение оборудования |   |
Технические параметры
| Нет. | Название | Технические параметры |
| 1 | Модель пневматической пушки | GRT-100 |
| 2 | Технические характеристики пневматической пушки | 100 л (объем воздушного баллона) |
| 3 | Время заправки (давление на входе 0,5 МПа) | 23 секунды |
| 4 | Время выхлопа (давление на входе 0,5 МПа) | 0,6 секунды |
| 5 | Время эффективного взрыва спрея воздушной пушки | 0.015～0.017 секунд |
| 6 | Рабочее давление воздуха | 0.4～0.8MPa |
| 7 | Значение сопротивления давления испытания на герметичность | 1.4MPa |
| 8 | Сила удара пневматической пушки | 6630～9850N |
| 9 | Размер входного отверстия для воздуха | 1/2 дюйма |
| 10 | Тип поршня | Поршень с юбкой из динамической пластины ---- без уплотнений |
| 11 | Напряжение питания | 220V 50Hz |
| 12 | Основные технические параметры электромагнитного клапана: | Температура окружающей среды: -20℃～65℃ Мощность: 6.5W |
| 13 | Рабочее давление электромагнитного клапана | 0.2～0.99MPa |
| 14 | Время импульса электромагнитного клапана | Включен: 7～12 мс Отключен: 9～14 мс |
| 15 | Диапазон напряжения электромагнитного клапана | от -10% до +10% от нормального напряжения |
| 16 | Время ожидания T2 для соседних пневматических пушек одной группы | Диапазон свободной настройки: от 1 сек. до 99 мин. 99 сек. |
| 17 | Время ожидания для соседних пневматических пушек в одной группе T3 | Диапазон свободной настройки: от 1 секунды до 99 минут 99 секунд |
| 18 | Интервал ожидания между группами в блоке управления T4 | Диапазон свободной настройки: от 1 сек. до 99 мин. 99 сек. |
| 19 | Манометр | Номинальный диаметр Φ60mm |
| 20 | Шаровой клапан для выпуска воздуха | Шаровой клапан закрывает воздухозаборник, воздушная пушка автоматически и одновременно распыляет взрыв |
| 21 | Двухкомпонентный | Редукционный клапан фильтра |
| 22 | Диаметр форсунки | DN100 |
